Musikanlæg DIY 13W rms.
3.747 visninger
|
Oprettet:
Musikanlæg DIY 13W rms.
Prisklasse:
Forstærker/reciever:
2 stk DIY forstærkere.
bestående af 2 x ta2020 hi.end tripath trin. med Rubycon lytter, MKP audiophiler caps, Alps potmetere og presisions SMD elektronik og toroidal choke spoler, for maximal dynamisk lyd gengivelse. hjemmelavet forsyninger og print m. ca 30.000uF kapasitet til hvert trin, med alverdens forskellige størrelser lytter til at klare stabiliseringene af de forskellige svingninger, samt transduktor DK made ringkerner og schottky soft recovery eneretter dioder med EMI supressor efter ensretrning..
den ene ta2020 der kører som fuldtone forstærker er blevet opgraderet med dobbelt op størrelse koblings audiophiler MKP kondensatorer.
ydelse = 4 x 13W hi-fidility 0,01% THD 8ohm / 4 x 23Wrms ved 4 ohm 0,1% THD. 4 x 38W musik ved 14,6Vdc forsynings spænding.
et stk triode Class A pre forstærker trin med 12at7 radiorør. lettere modificeret med Muse EP koblings kondensatorer. med en E-kerne trafo med hjemmelavet forsyning og print. med, SR dioder..
og et stk 50Hz 12dB aktivt filter, med hjemmelavet forsyning og print, reguleret og stabiliseret til 12Vdc.
Dvs den ene forstærker kører som en subforstærker.
nr. 2 kører som fultone forstærker med rørbuffer.
samt en Brava audio triode class A rørkontrol forstærker, med en lettere tortureret strømforsyning og telefunken ecc81 radiorør.
bestående af 2 x ta2020 hi.end tripath trin. med Rubycon lytter, MKP audiophiler caps, Alps potmetere og presisions SMD elektronik og toroidal choke spoler, for maximal dynamisk lyd gengivelse. hjemmelavet forsyninger og print m. ca 30.000uF kapasitet til hvert trin, med alverdens forskellige størrelser lytter til at klare stabiliseringene af de forskellige svingninger, samt transduktor DK made ringkerner og schottky soft recovery eneretter dioder med EMI supressor efter ensretrning..
den ene ta2020 der kører som fuldtone forstærker er blevet opgraderet med dobbelt op størrelse koblings audiophiler MKP kondensatorer.
ydelse = 4 x 13W hi-fidility 0,01% THD 8ohm / 4 x 23Wrms ved 4 ohm 0,1% THD. 4 x 38W musik ved 14,6Vdc forsynings spænding.
et stk triode Class A pre forstærker trin med 12at7 radiorør. lettere modificeret med Muse EP koblings kondensatorer. med en E-kerne trafo med hjemmelavet forsyning og print. med, SR dioder..
og et stk 50Hz 12dB aktivt filter, med hjemmelavet forsyning og print, reguleret og stabiliseret til 12Vdc.
Dvs den ene forstærker kører som en subforstærker.
nr. 2 kører som fultone forstærker med rørbuffer.
samt en Brava audio triode class A rørkontrol forstærker, med en lettere tortureret strømforsyning og telefunken ecc81 radiorør.
Tuner
0 / internet radio.
Cd-afspiller
0 / computer. Via DIY DAC
Pladespiller
0
Båndoptager
0
DVD/Video
0 / computer via DIY DAC
Højttalere

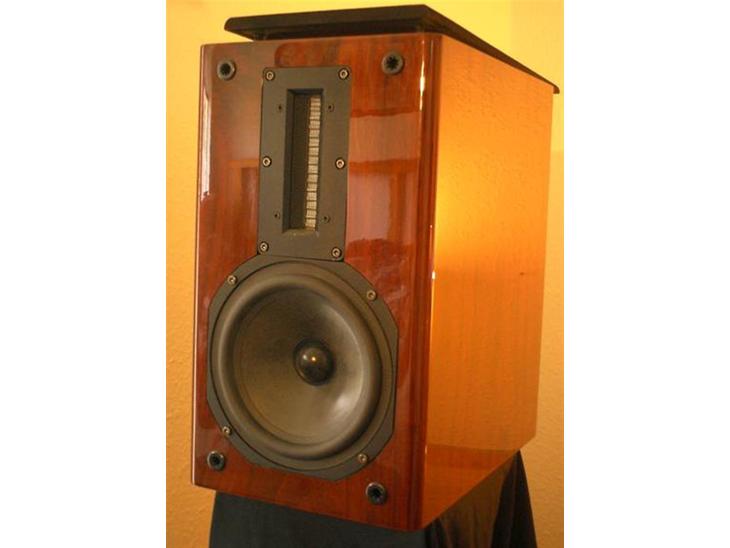

Aurum Cantus Leisure 5. med 100mm bånd og kulstof 6,5" bass. med mundorf kondedsatorer og luftspoler i delefilter. betrukket indvendigt med supra HT kabel. og udvendigt trukket med Van den hul D-352 silver hybrid 5,2mm2 kabel.
en hjemme lavet sub med 2 x 10". vil ikke vise HF grimmest sub her. men jeg har en sub med 2 x 10" bass i lukket kabinet. til at levere bund hvis jeg yuntes der er behov for det.
men normaltvist er det kun AC båndhøjttalerne der spiller.
en hjemme lavet sub med 2 x 10". vil ikke vise HF grimmest sub her. men jeg har en sub med 2 x 10" bass i lukket kabinet. til at levere bund hvis jeg yuntes der er behov for det.
men normaltvist er det kun AC båndhøjttalerne der spiller.
TV/Projektor
42" vestal plasma skærm.
Ekstra udstyr
Diy Hi.presision sigma delta 16bit 32~48KHZ DAC med CS8416, PCM 2707 samt BBPCM1798. samt kraftigt ombygget indvendigt for at kunne køre med Burson Ultra hispeed diskret opbyggede IV convertere, samt 2 ultra hi.speed diskret opbygge Stereo OPA kredse. med telefunken rørbuffer og poly caps til udgangskoblingerne. " opbygget med pressions eketronik over det hele. med seperate regulatorer til hver del i DA kredsløbet og med Gammeldavs C-kerne trafo. kort sagt et kickass DIY lydkort der ikke lades sig afskrække af cdafspillere til 20.000kr. de bliver overhalet indenom og sat til vægs ;-)
tweak jeres digital afspiller og åben for en ny verden af detaljer .
et stk AMD 240 cpu på et Asus AMP785 chipsæt. med bla bla bla.. en udemærket computer. bruges som mediacenter. og trækker film, musik, internet, TV, og alt der har med lyd, billed og spil af gøre.
tweak jeres digital afspiller og åben for en ny verden af detaljer .
et stk AMD 240 cpu på et Asus AMP785 chipsæt. med bla bla bla.. en udemærket computer. bruges som mediacenter. og trækker film, musik, internet, TV, og alt der har med lyd, billed og spil af gøre.
Bemærkninger
Nerve audio silver sonic signal kabel i det pureste sølv.
samt et taralaps prism coaxial kabel, der er koblet til DAC kredsløbet så jeg også kan køre coax fra exter CDafspiller eller computer, for at høre om det endnu ikke hørt forbedringer fra CS8416 over til BBPCM2707 eller omvendt. kører via PCM2707 og det er stadivæk den bedste lyd jeg får fra den, via Native usb 2,0.
lyden er noget at det bedste jeg indtil videre har ejet. TA2020 kan bare deres pis, så det ½ kunne være nok.
måske det er lidt rodet setup, men det gør mig ikke noget det er ikke bygget som pynt, mangler stadivæk at lave en del, men ombygger hele tide, får hele tide nye dele jeg skal prøve så det kan dårligt svarre sig at gøre det pænt, for skiller det bare ad igen.
men hva det mangler i udseene gør det op for i lyden. folk går gerne herfra med en anderledes opfattelse for watt og god lyd.. " det ikke for sjov jeg har koblet mit ialt 1000W DIY anlæg fra og stilt det under sofaen" det lille her lydder bare bedere på samtlige punkter.
ufatteligt musikalsk og gennemsigtigt. selv gamle digital plade indspilninger lydder hamrende fedt. en sand fornøjelse at lytte til også efter mange timers lytning.
samt et taralaps prism coaxial kabel, der er koblet til DAC kredsløbet så jeg også kan køre coax fra exter CDafspiller eller computer, for at høre om det endnu ikke hørt forbedringer fra CS8416 over til BBPCM2707 eller omvendt. kører via PCM2707 og det er stadivæk den bedste lyd jeg får fra den, via Native usb 2,0.
lyden er noget at det bedste jeg indtil videre har ejet. TA2020 kan bare deres pis, så det ½ kunne være nok.
måske det er lidt rodet setup, men det gør mig ikke noget det er ikke bygget som pynt, mangler stadivæk at lave en del, men ombygger hele tide, får hele tide nye dele jeg skal prøve så det kan dårligt svarre sig at gøre det pænt, for skiller det bare ad igen.
men hva det mangler i udseene gør det op for i lyden. folk går gerne herfra med en anderledes opfattelse for watt og god lyd.. " det ikke for sjov jeg har koblet mit ialt 1000W DIY anlæg fra og stilt det under sofaen" det lille her lydder bare bedere på samtlige punkter.
ufatteligt musikalsk og gennemsigtigt. selv gamle digital plade indspilninger lydder hamrende fedt. en sand fornøjelse at lytte til også efter mange timers lytning.
Musikanlæg DIY 13W rms.
jan 2008
Følger: 2 Følgere: 24 AV-enheder: 3 Emner: 123 Svar: 1.042
Hej Rasmus..
Jeg ved ikke om du får mine PB, vil bare lige være sikker siden du ikke svare
jan 2007
Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
det lydder rigtigt rigtigt godt. det kan jo så bare ikke spille hamrende højt. men hva det mangler i styrke gør det op for med en meget musikalt lydgengivelse. jeg lytter til musik mange timer i døgnet, så er blevet lidt mere fokuseret på den rene og behagelige lyd, istedet for 500W kold og øren trættende lyd.. så finder jeg mere glæde i 13W varm og ørevenlige lyd.. .
maj 2007
Følger: 6 Følgere: 5 AV-enheder: 1 Emner: 23 Svar: 270
Det ser rigtig fint ud
jan 2008
Følger: 2 Følgere: 24 AV-enheder: 3 Emner: 123 Svar: 1.042
Det ser lækkert ud.. RIGTIG Lækkert
jan 2007
Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
ja. jeg kan købe dem hjem for en 500kr..
jan 2007
Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
hehe der tager du fejl
men jeg mangler at torturere den lidt. men det kommer her snart med posten. så skal den have lidt fine gold caps i udgangene..
jan 2007
Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
ja det kan den bestemt godt da. det er formålet med den
jan 2007
Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
det er en ren Triode Class A rørkontrol forstærker. en lille sød dims, men den spiller ufatteligt godt af sådan en lille dims af være.
jan 2007
Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
ja jeg ved godt det burde have været pakket ind. men igen, når jeg hele tide piller og roder og rager, så er det svært at lave en kasse, for så ville jeg ende op med en swizz chease, totalt gennemboret pga så mange gange jeg har ombygget den. og det skal ikke undre mig om at jeg laver den om igen. har allerede købt nogle flere fine gold kondensatoer hjem som også skal monteres. så kan jeg skilde det ad konstant. jeg er en pille finger.. det eneste der er pakket flot ind er DA converteren for den er praktisk taget også færdigbygget.
men resten ser ud som det lidt endnu.
mar 2007
Følger: 3 Følgere: 2 AV-enheder: 3 Svar: 15
det er alt for fint ville gerne have givet ekstra høj men holdt mig lidt tilbage for havde det nu været pakket ind i stedet for at man kan se alle komponenterne havde det været noget andet... med HØJ med mega stor pil op... lækker lækker setup... og velkommen her fra mange gange...
jan 2007
Følger: 19 Følgere: 17 AV-enheder: 10 Emner: 33 Svar: 1.023
skriv da lige hvorfor i afviser tak !
